Apertura dei carter

    Aprendo i carter si accede all'interno del motore, all'albero, ai cuscinetti di banco, al paraolio lato frizione e al cambio. Aprire i carter è un'operazione teoricamente semplice ma che richiede il giusto mix di pazienza, delicatezza e forza bruta.

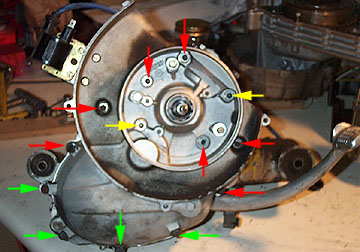

   Una volta smontato il motore dal telaio, smontato il volano, il cilindro e la frizione, guardate il motore dal lato volano: vi apparirà così.

   I carter sono tenuti insieme da tredici fra bulloni e dadi, sono tutti indicati nella figura e devono essere tolti tutti. Le frecce gialle mostrano i dadi sui prigionieri che rimarranno sul carter lato frizione, le frecce verdi indicano altrettanti bulloni (sul lato opposto ci sono i dadi da svitare) e le frecce rosse indicano i dadi impegnati sui bulloni la cui testa è sul lato opposto del motore. Togliete tutti i dadi e sfilate tutti i bulloni segnando la loro posizione per il rimontaggio (i bulloni hanno tutti lunghezze diverse e quindi una posizione ben precisa, ma perchè complicarsi ulteriormente la vita mescolandoli alla rinfusa?).

   Ora che non ci sono più i bulloni i carter sono tenuti insieme solo dagli organi meccanici al suo interno, l'albero motore, l'albero e il contralbero del cambio e l'albero dell'avviamento. A questo punto, tenendo fermo il carter lato frizione, non resta altro che tirare il carter lato volano per toglierlo. Questa è l'operazione che più di tutte richiede pazienza e perizia, perchè da questo dipenderà il buon funzionamento del motore in futuro.

   Le superfici dei carter sono molto delicate ed è essenziale che non vengano assolutamente intaccate perchè solo combaciando perfettamente garantiscono la perfetta tenuta dell'olio all'interno del carter; inoltre un danno anche lieve che interessi la parte di carter che delimita il movimento della biella e del cilindro può provocare perdite di compressione al motore e trafilamenti di miscela nei carter e di olio nel cilindro. Per evitare di danneggiare le sedi dei cuscinetti dei vari organi meccanici è anche indispensabile aprire il carter il più parallelamente possibile, evitando cioè di creare un grosso spiraglio da un lato mentre dal lato opposto i carter sono ancora uniti.

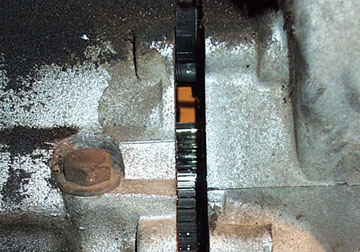

   Separando i carter bisogna quindi attenersi ad alcune regole ferree. Innanzitutto tirare il carter a mano fin quando è umanamente possibile, creando uno spiraglio anche piccolo ma costante lungo tutto il perimetro.

   Una volta creato lo spiraglio è possibile allargarlo facendo leva con un materiale tenero (un cuneo di legno può andar bene), agendo sempre con delicatezza e per piccoli movimenti lungo tutto il perimetro del carter evitando, dove possibile, la zona del cilindro. Non abbiate fretta, se ve la vedete brutta fate una pausa o continuate un altro giorno, non rischiate di compromettere la salute dei carter: nel motore si può sostituire qualunque cosa, ma danneggiare i carter può essere molto doloroso (economicamente).

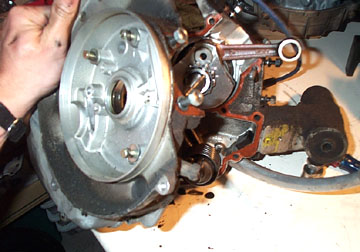

   Al termine di questa operazione il carter sarà libero e vi permetterà di vedere l'interno del motore.

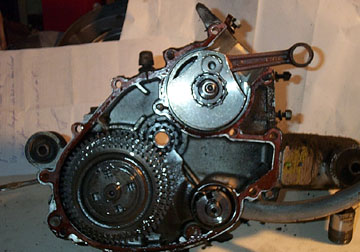

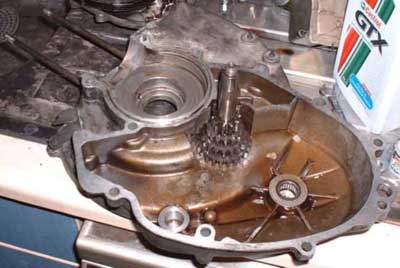

   Una volta separati i carter noterete, come mostrato qui sotto, che l'albero motore, l'albero del cambio e l'albero dell'avviamento resteranno sul carter lato frizione, mentre il contralbero del cambio resterà sul carter lato volano che avete appena rimosso. Nessun organo meccanico dovrebbe cadere durante la separazione dei carter (speriamo!).
