Smontaggio dell'albero motore

    Lo smontaggio dell'albero motore è necessario, oltre che per la sua sostituzione, per la sostituzione del paraolio lato frizione o per il cuscinetto di banco dello stesso lato.

   Una volta aperti i carter, l'albero motore è trattenuto sul carter lato frizione dal bullone che serra il pignone della coppia primaria. La primaria è quella coppia di ingranaggi che realizza la prima riduzione del numero di giri (fissa: la seconda riduzione è variabile ed è quella realizzata dal cambio); il primo ingranaggio (pignone) è calettato sull'albero motore, il secondo ingranaggio (corona) si trova sulla campana della frizione.

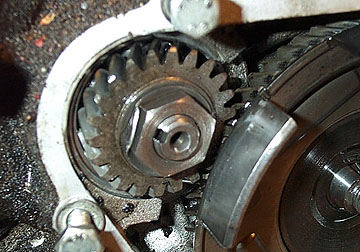

   Il pignone è fissato all'albero motore con un sistema simile a quello del gruppo frizione, con un dado, una rondella e una chiavetta a mezzaluna. La rondella ha un lembo piegato sul dado per impedirne l'allentamento accidentale; questo lembo deve essere raddrizzato con l'aiuto di un cacciavite piatto, così che sia possibile svitare il dado. Siccome non c'è niente ad opporre resistenza, ogni tentativo di svitare il dado produrrà una rotazione del pignone e quindi della campana della frizione da un alto e dell'albero motore dall'altro; per prevenire ciò occorrerà bloccare il movimento incastrando qualcosa di tenero fra pignone e corona (un pezzo di legno o 5 centesimi di rame), facendo molta attenzione a non rovinare i denti della primaria.

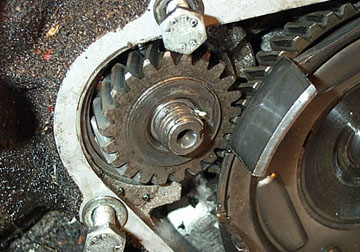

   Una volta allentato il dado, toglierlo completamente e togliere anche la rondella che, come quella della frizione, ha una linguetta che si incastra nella scanalatura del perno dell'albero motore.

   Spingendo sull'estremità lasciata libera dal dado si smonta l'albero motore; se non dovesse uscire a mano battete LEGGERMENTE su di esso con un martello di gomma o interponendo un pezzo di legno per non danneggiare l'estremità del perno. Il pignone può essere lasciato dove si trova finchè non si è sfilato completamente l'albero motore dal lato opposto.

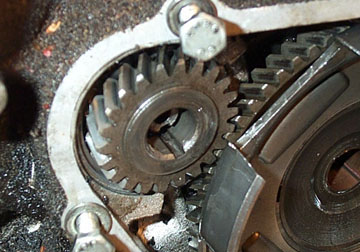

   Una volta che l'albero comincia a uscire con facilità toglierlo completamente tirandolo dal lato opposto per evitare di farlo cadere. Togliere anche il pignone della primaria e la chiavetta a mezzaluna, che dovrebbe essere rimasta nella sua sede sull'albero.

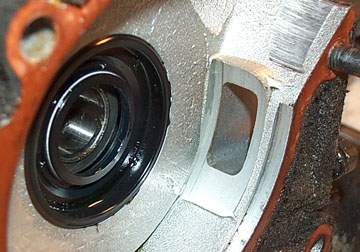

   Smontando l'albero si può accedere al paraolio lato frizione e si può controllare lo stato di salute della valvola rotante, che è l'apertura attraverso la quale viene aspirata la miscela nel carter per essere immessa nel cilindro.

   Quella in figura è una valvola in buone condizioni: se la zona rialzata intorno al foro presenta delle rigatura profonde o se il bordo del foro appare frastagliato sono guai seri, che possono essere risolti (dispendiosamente) facendo apportare alluminio da un saldatore esperto oppure asportando completamente il materiale della valvola e montando un collettore di aspirazione lamellare.... ma questa è un'altra storia!!

    Vai allo Smontaggio del cambio
