Smontaggio del cilindro e del pistone

    Lo smontaggio del cilindro è necessario per controllare lo stato del cilindro stesso e del pistone e per aprire i carter.

    Il lavoro può essere eseguito anche col motore montato sulla vespa (con qualche accorgimento, del tipo sganciare l'ammortizzatore posteriore e sollevare la vespa per fare "scendere" il motore il più possibile per ricavare lo spazio per sfilare il cilindro) ma qui supporremo di avere il motore smontato sul banco.

   Il primo passo è quello di sganciare la marmitta dal cilindro, dove è trattenuta da due dadi. Per toglierla completamente bisogna togliere anche le viti che la trattengono al carter; il numero e la posizione delle viti dipende dal tipo di marmitta, ma non sarà difficile trovarle.

   La cuffia di raffreddamento è fissata con quattro viti: due sono già state tolte quando è stato smontato il copri volano (evidenziate nei cerchi), una è sul fianco del carter, dove finisce la chiocciola della ventola (nel rettangolo) e l'ultima è dietro, dal lato del collettore di scarico (indicata con la freccia).

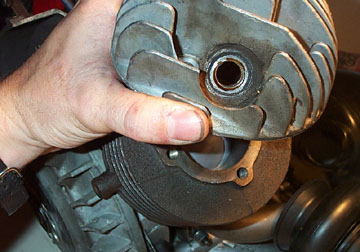

    Ora il cilindro è accessibile e potete togliere la testata. Prima di procedere oltre sarà buona cosa dare una buona pulita intorno alla base del cilindro per ridurre il rischio di fare entrare della sporcizia all'interno del carter una volta rimosso il cilindro stesso.

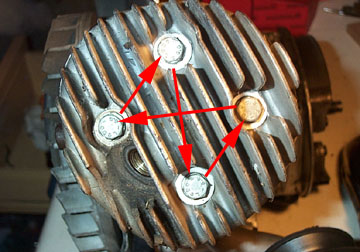

   Se il vostro motore è un 125 (Primavera o ET3) troverete quattro dadi che trattengono testata e cilindro su altrettanti prigionieri fissati al carter, mentre se è un 50 avrete quattro bulloni che fissano la testata sul cilindro. Le foto seguenti si riferiscono a quest'ultimo caso ma, a parte questa differenza, tutto il resto si può riferire a tutti i modelli small frame. A titolo precauzionale sarà buona cosa allentare i quattro dadi mezzo giro per volta seguendo uno schema incrociato; questo è indispensabile nella fase di rimontaggio, ma anche in smontaggio serve ad evitare che la testata possa deformarsi sotto l'azione di una diseguale tensione dei dadi. Tolti i dadi (o i bulloni) la testata è libera.

   Se il motore ha i prigionieri lunghi (125) anche il cilindro è libero e pronto ad essere sfilato, se ha i prigionieri corti (50) ci sono ancora quattro dadi da svitare alla base del cilindro, due dal lato frizione e due dal lato volano.

   Una volta che il cilindro è libero tiratelo con cautela per sfilarlo dai prigionieri. La guarnizione del cilindro (fra cilindro e carter) può opporre un po' di resistenza se è vecchia e si è incollata; probabilmente si strapperà ma questo non è un problema perchè quando si rimonterà tutto dovrà essere comunque sostituita. Fate attenzione durante l'estrazione del cilindro perchè il pistone lo seguirà finchè l'albero non si troverà al punto morto superiore.

   Una volta raggiunto il punto morto superiore (vedrete che la biella è dritta), continuando a tirare il cilindro il pistone comincia a sfilarsi da esso fino ad uscire completamente. Fate attenzione a non sbatacchiare eccessivamente biella e pistone sui carter per non rovinare né gli uni né gli altri.

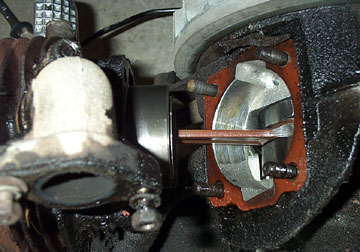

   Qui sotto il cilindro non c'è più: notate la differenza fra i prigionieri corti e quelli lunghi.

   Notate inoltre a sinistra il pistone completamente rigato; in questo caso è necessario cambiare il pistone e rettificare il cilindro. A destra invece il pistone non è rigato ma è annerito sotto alle fasce elastiche; in questo caso vale la pena sostituire solo queste.

   Il pistone è montato sulla biella per mezzo dello spinotto, che è trattenuto da due anelli elastici. Se il vostro obiettivo è quello di smontare solo il pistone e di non aprire i carter è meglio mettere alcuni stracci sotto al pistone per evitare che qualche piccolo oggetto cada nel motore, costringendovi ad aprirlo. I primi candidati a cadere nel motore sono gli anelli elastici dello spinotto. Questi devono essere tolti con una pinza a becchi stretti, afferrandoli per il pezzo libero ed imprimendo una leggera rotazione mentre si tirano delicatamente verso l'esterno. A volte possono schizzare fuori come delle molle e andare persi da qualche parte nel vostro garage, quindi prestate attenzione!

   Lo spinotto si estrae spingendolo fuori dal pistone, trattenendo il pistone dal lato opposto; se oppone resistenza potete spingere più efficacemente con un tondo di diametro leggermente inferiore, ma fate molta attenzione a non trasferire tutti i vostri sforzi sulla biella per non danneggiarla!! Se il vostro motore ha i prigionieri lunghi potrete incastrare un pezzo di legno fra il pistone e i prigionieri, ma comunque fate molta attenzione.

   Lo spinotto è montato sulla biella per mezzo di un piccolo cuscinetto a rullini che durante lo sfilamento dello spinotto può rimanere sulla biella, sullo spinotto o può cadere dentro al motore, quindi attenti a prenderlo! Una volta tolto lo spinotto si può togliere il pistone.
